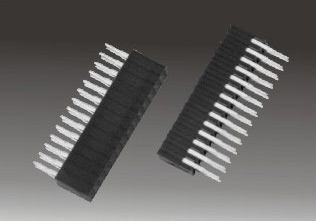

排針連接器插針的設計和焊接
時間：2023-04-10瀏覽次數：2910 作者：義信盈排針連接器可以直接連接印刷電路板之間的電源和信號，因?yàn)轶w積越來越小，插針的密度越來越大，所以插針一般很難焊接。因?yàn)楹附訒r(shí)如果間距過近，就可能把兩個針腳焊在一起，影響焊接效果。
一、焊接技巧
1、焊接前用助焊劑涂抹焊點可以使焊接更加順暢。
2、涂上助焊劑后，要用烙鐵將每個焊點上的錫擦干凈，防止焊點上錫過多而出現虛焊的現象。
3、在焊接時不要用力過猛，以免針腳彎曲焊盤呈現不平整。
4、焊接完成后需要用萬用表測量二極管來檢查焊接是否良好，比如引腳是否有松動或虛焊。
二、插針設計
在排針連接器的設計中，插針間距影響產品的性能、尺寸和其他方面。在選擇合適引腳間距時，應考慮以下三點：
1、空間
在相同的設計下，插針的間距越小連接器就越小，間距更近的連接器更適合緊湊設備的互連應用，在小空間內發揮更好的傳輸效果。
2、載流
排針尺寸越小載流量越低，設計時應確保連接器的載流量滿足應用要求。
3、其他物理限制
排針間距的物理限制主要體現在設計的實現上，插針數過多可能會使連接器過長，容易折斷。
排針連接器插針的磨損是使用中不可避免的問題，每當[敏感詞]時摩擦都會逐漸去除為插針提供防腐蝕保護的接觸涂層。隨著涂層的流失，連接器的性能會變差。為了減少磨損，制造商在設計和制造時會特別注意引腳的硬度，插針材料和電鍍材料的硬度越高，使用壽命也會相應增加。
